将半导体工作流程中的各个单元过程串联起来
分析是会面临一系列挑战的。如果还要对这些过
程进行微调优化，以满足全世界最严苛的客户及
行业的需求，就要求分析工具具有灵活及工作流
程简便的特点。与传统的电气测量和探测相比，
硅光生产测试面临的新技术挑战也更多，例如灵
敏的光测量积分和复杂的光探头对准。此外，它们
还必须符合晶圆生产测试系统的一般要求，如具备
全自动测试能力，必须保证较高的测量可重复性和
系统可用性。半导体参数测试仪可以获得精
确的低电平测量性能。
在碳达峰碳中和的”双碳“目标下，电力从传统的化
石能源，正在向风能、太阳能、氢能、核能、海洋潮
汐能源等新能源方向加速转型。国内外对绿色清洁能
源、新能源的需求与日俱增，新能源发展前景广阔。
我们提供从新能源研发、电力生产、变电、电网输送、
到电力维护端的全面的测试维护方案，并推进节能应用，
推动新能源的发展和建设可持续发展社会。

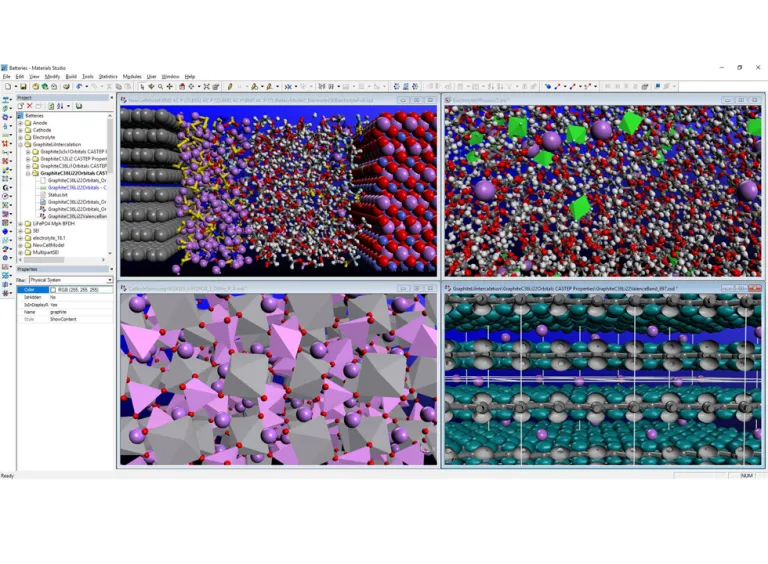

Materials Studio提供了一种“计算机模拟优先”的方法，允许研究人员在物理测试之前在相对低成本的环境中优化材料的性能。
加快创新进程，促进对定义材料特性的相互作用的更深入了解。
降低研发成本，通过“虚拟筛选”候选人，最大限度地减少物理实验的数量。
提高研发效率，在Pipeline Pilot中实现自动化并共享最佳实践，以减少非增值任务。
促进数据驱动的决策，用强大的材料信息学补充实验室实验。
航空航天和现代化的商业创新始终是相辅相成、互为推助的。
互联网、无线通信、卫星、空间技术、导航和电气化技术最
初都是从航空航天领域发展起来，然后逐渐普及到民用领域。
为了扩大航空航天科技应用的疆域，需要把顶尖的知识与睿智
的想象力加以结合，从而不断地探索和开拓新机遇。我们致力
于把航空航天尖端技术创新推向商业应用，同时也将新领域的
创新引入到国防科技领域，实现二者的共同进步。雷达系统、
移动通信和卫星领域的创新催生了对更高频率、更高带宽的需求，
以便支持不间断的连接。 了解如何在这些新频谱环境中准确测量、
分析和解读测量结果。
